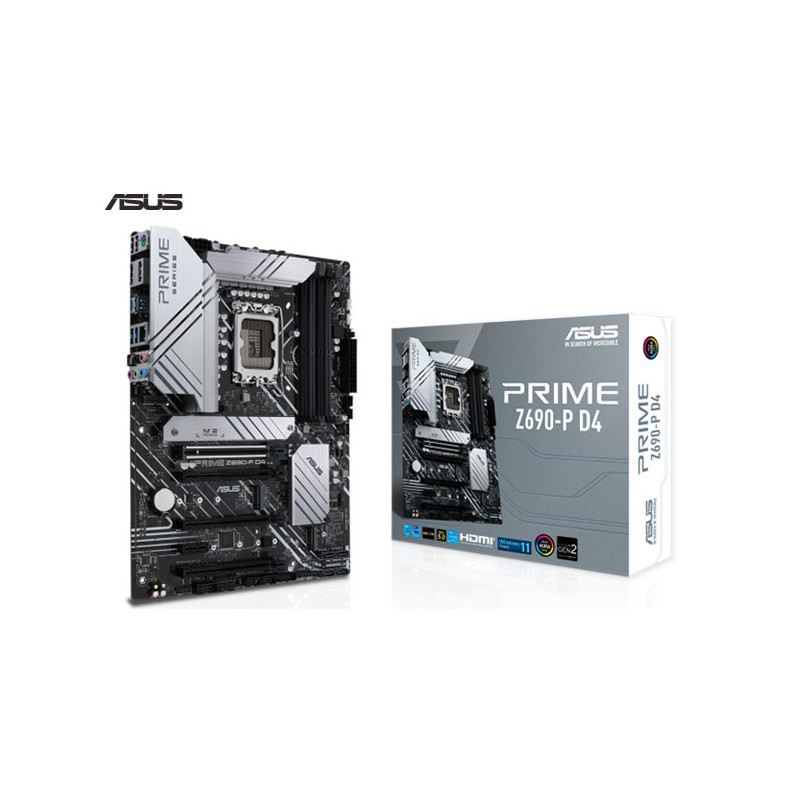

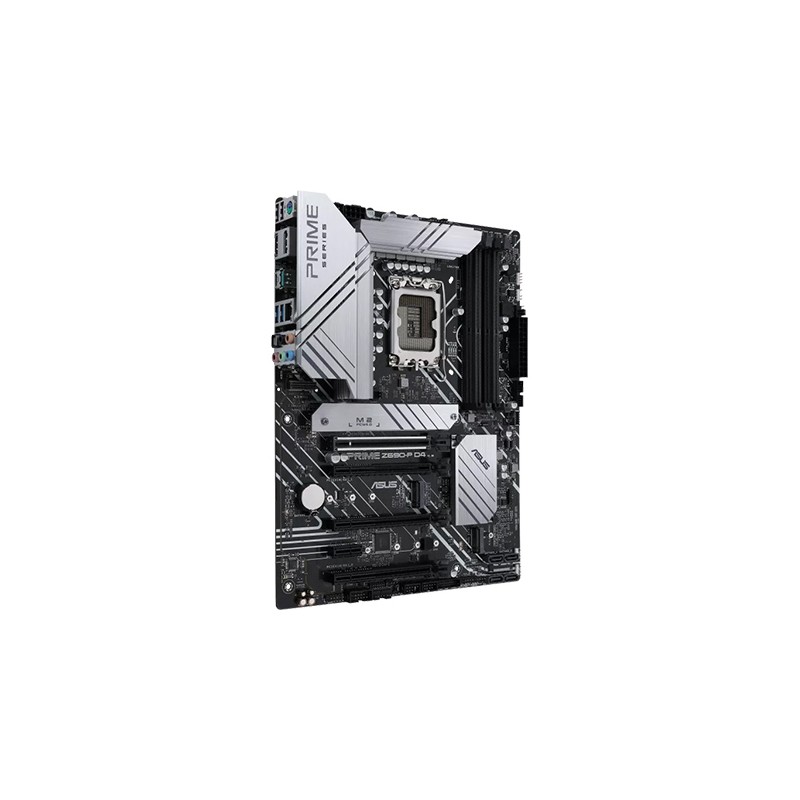

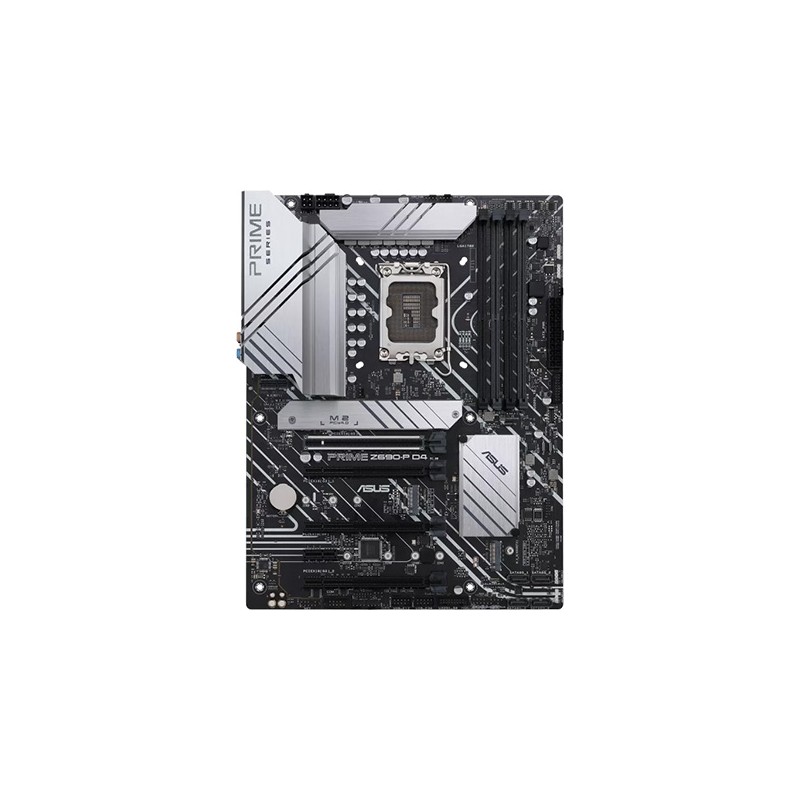

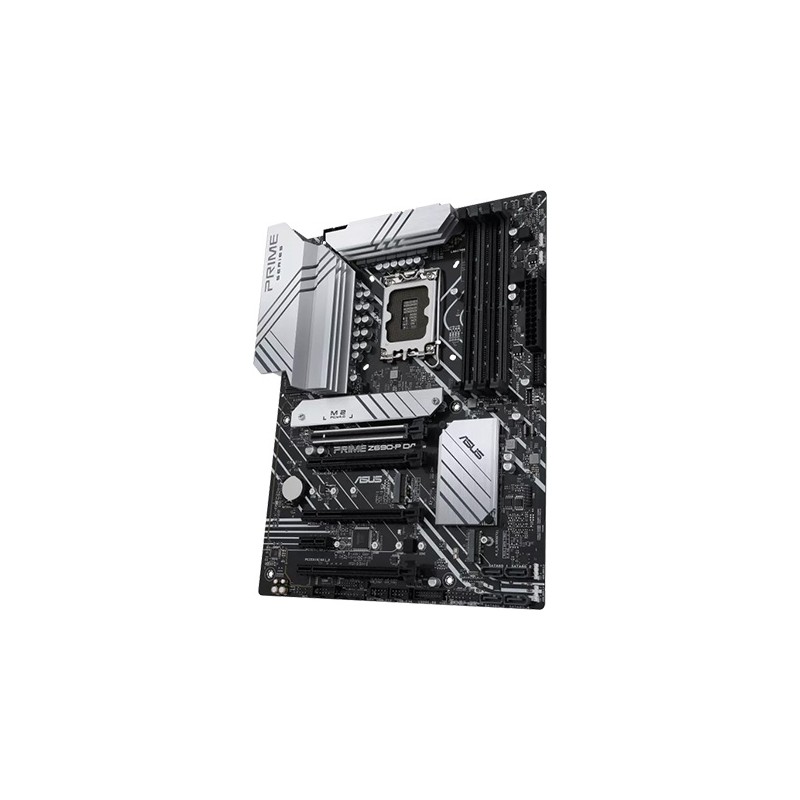

M.B. ASUS PRIME Z690-P D4 (LGA1700) (Intel® Core ™ de 12a/13a generación)

ASUS PRIME Z690-P D4

CPU

Intel® Socket LGA1700 para procesadores Intel® Core™ de 13.ª generación y procesadores Intel® Core™, Pentium® Gold y Celeron® de 12.ª generación * Compatible con la tecnología Intel® Turbo Boost 2.0 y la  tecnología Intel® Turbo  Boost Max 3.0**

* Consulte  www.asus.com  para obtener la lista de soporte de CPU.

** La compatibilidad con Intel ®  Turbo Boost Max Technology 3.0 depende de los tipos de CPU.

Conjunto de Chips

Conjunto de chips Intel® Z690

Memoria

4 x DIMM, máx. 128 GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866( OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Memoria sin búfer y sin ECC*

Arquitectura de memoria de doble canal

Compatible con Intel® Extreme  Memory Profile (XMP)

OptiMem II

*La velocidad de datos de la memoria real depende de los tipos de CPU y los módulos DRAM; para obtener más información, consulte  www.asus.com  para obtener la lista de soporte de memoria.

Gráficos

•          1 x DisplayPort**
•          1 x  puerto HDMI ®

*** *Las especificaciones gráficas pueden variar según el tipo de CPU.  Consulte  www.intel.com  para obtener actualizaciones.

**Soporta máx. 4K@60Hz  como se especifica en DisplayPort 1.4.

*** Admite 4K@60Hz  como se especifica en HDMI 2.1.

Ranuras de expansión

Procesadores Intel® de 13.ª y 12.ª generación *

•          1 x ranura PCIe 5.0/4.0/3.0 x16 Chipset Intel® Z690**
•          1 x ranura PCIe 4.0/3.0 x16 (admite el modo x4)
•          2 x ranuras PCIe 3.0 x16 (admite el modo x4)
•          1 x ranura PCIe 3.0 x1

* Consulte la tabla de bifurcación PCIe en el sitio de soporte.

** Admite memoria Intel® Optane serie H en ranura PCIe conectada a PCH

Almacenamiento

Totalmente compatible con 3 ranuras M.2 y 4 puertos SATA de 6 Gb/s*

Procesadores Intel® de 13.ª y 12.ª generación

Ranura M.2_1 (clave M), tipo 2242/2260/2280/22110 (compatible con modo PCIe 4.0 x4) Chipset Intel®  Z690**

Ranura

• M.2_2 (clave M), tipo 2242 /2260/2280 (compatible con el modo PCIe 4.0 x4)
• Ranura M.2_3 (clave M), tipo 2242/2260/2280/22110 (compatible con los modos PCIe 4.0 x4 y SATA)
• 4 puertos SATA de 6 Gb/s

* Tecnología Intel ®  Rapid Storage admite NVMe RAID 0/1/5, SATA RAID 0/1/5/10.

** La tecnología Intel® Rapid  Storage admite la memoria Intel® Optane  serie H en ranuras M.2 conectadas a PCH

Ethernet

• 1 Ethernet Realtek de 2,5 Gb

Inalámbrico y Bluetooth

• Solo ranura VM.2 (Clave E, CNVi y PCIe)*

* El módulo Wi-Fi y el juego de soporte vertical M.2 Key E se compran por separado.

USB

USB trasero (6 puertos en total)

• 1 x puerto USB 3.2 Gen 2x2 (1 x USB Type- C® )
• 1 x puerto USB 3.2 Gen 2 (1 x Tipo A)
• 2 x puertos USB 3.2 Gen 1 (2 x Tipo A)
• 2 x puertos USB 2.0 (2 x Tipo A)

USB frontal (9 puertos en total)

• 1 x conector USB 3.2 Gen 1 (compatible con USB Type- C® )
• 2 cabezales USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales
• 2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales*

* El puerto USB_E1, el puerto USB_E2, el puerto USB_E3 y el puerto USB_E4 comparten el ancho de banda.

Audio

CÓDEC de audio de alta definición con sonido envolvente Realtek 7.1

-  Admite: detección de conectores, transmisión múltiple, reasignación de conectores en el panel frontal

-  Admite reproducción de hasta 24 bits/192 kHz

Funciones de audio

- Blindaje de audio

- Puerto de salida óptico S/PDIF trasero

- Premium Condensadores de audio: capas de PCB de audio dedicadas

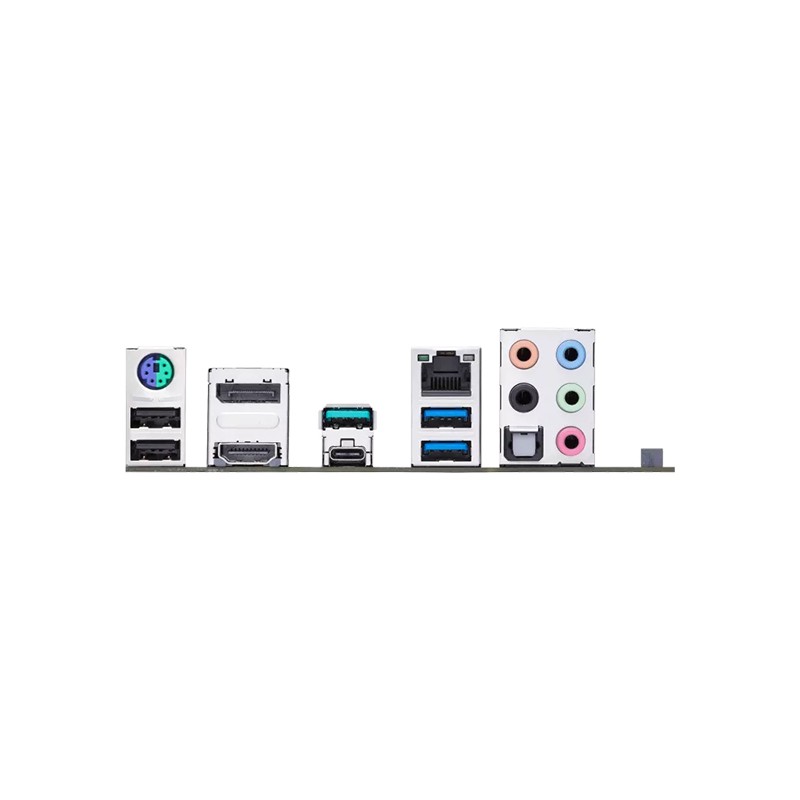

Puertos de E/S del panel posterior

• 1 x puerto USB 3.2 Gen 2x2 (1 x USB Type-C ® )
• 1 x puerto USB 3.2 Gen 2 (1 x Tipo A)
• 2 x puertos USB 3.2 Gen 1 (2 x Tipo A)
• 2 x puertos USB 2.0 ( 2 x Tipo-A)
• 1 x DisplayPort
• 1 x  puerto HDMI ®
• 1 x ranura VM.2 (Clave E)
• 1 x puerto Ethernet Realtek de 2,5 Gb
• 5 x conectores de audio
• 1 x puerto de salida óptica S/PDIF
• 1 x teclado/ Puerto combinado de ratón

Conectores de E/S internos

Relacionado con el ventilador y la refrigeración

• 1 cabezal del ventilador de la CPU de 4 pines
• 1 cabezal del ventilador OPT de la CPU de
• 4 pines 1 cabezal de la bomba AIO de
• 4 pines 3 cabezales del ventilador del chasis de 4 pines

Relacionados con la alimentación

• 1 conector de alimentación principal de 24 pines
• 1 x 8 -Conector de alimentación de +12 V de clavijas
• 1 conector de alimentación de +12 V de 4 clavijas

Relacionado con el almacenamiento

• 3 ranuras M.2 (clave M)
• 4 puertos SATA de 6 Gb/s

USB

• 1 conector USB 3.2 Gen 1 (compatible con USB Type-C ® )
• 2 x encabezados USB 3.2 Gen 1 admiten 4 puertos USB 3.2 Gen 1 adicionales
• 2 x encabezados USB 2.0 admiten 4 puertos USB 2.0 adicionales

Varios

• 3 x encabezados direccionables Gen 2
• 1 x encabezados AURA RGB
• 1 x encabezado Clear CMOS
• 1 x encabezado de puerto COM
• 1 x Cabecera de audio del panel frontal (AAFP)
• 1 x cabecera SPI TPM (14-1 pines)
• 1 x cabecera del panel del sistema de 20-5 pines
•  1 x cabecera Thunderbolt™

Características especiales

• ASUS 5X PROTECTION III

- DIGI+ VRM (- Diseño de energía digital con DrMOS)

- LANGuard

- Protección contra sobretensión

- SafeSlot

- E/S trasera de acero inoxidable

• ASUS Q-Design

- Q-DIMM

- Q-Slot

• Solución térmica ASUS

- M.2 flexible disipador de calor

- Diseño de disipador de calor VRM

• ASUS EZ DIY

- ProCool

• AURA Sync

- Cabecera AURA RGB

- Cabeceras direccionables Gen 2

Funciones de software

Software exclusivo de ASUS

• Armory Crate

- AURA Sync

- Fan Xpert 4

• AI Suite 3

- Utilidad de rendimiento y ahorro de energía

• TurboV EVO
• EPU
• DIGI+ VRM
• ASUS CPU-Z
• Norton Software antivirus (versión de prueba gratuita)
• WinRAR
• UEFI BIOS
• ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- Modo ASUS UEFI BIOS EZ

BIOS

192 (128+64) Mb Flash ROM, BIOS UEFI AMI

Manejabilidad

WOL por PME, PXE

Accesorios

Cables

• 2 cables SATA de 6 Gb/s

Varios

• 1 protector de E/S
• 1 paquete de goma M.2
• 2 paquetes de tornillos SSD M.2

Medios de instalación

• 1 DVD de soporte

Documentación

• 1 guía del usuario

Sistema operativo

Windows® 11 de  64 bits, Windows® 10  de 64 bits

Factor de forma

ATX 30,5 x 23,4 cm
